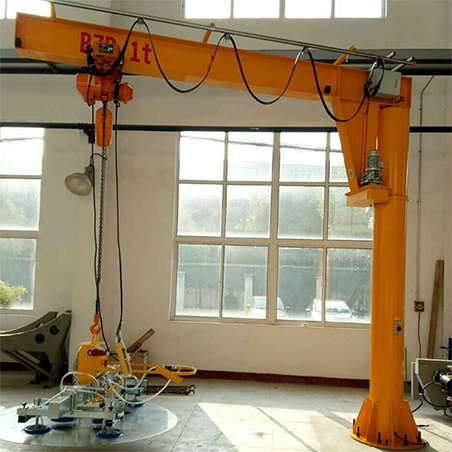

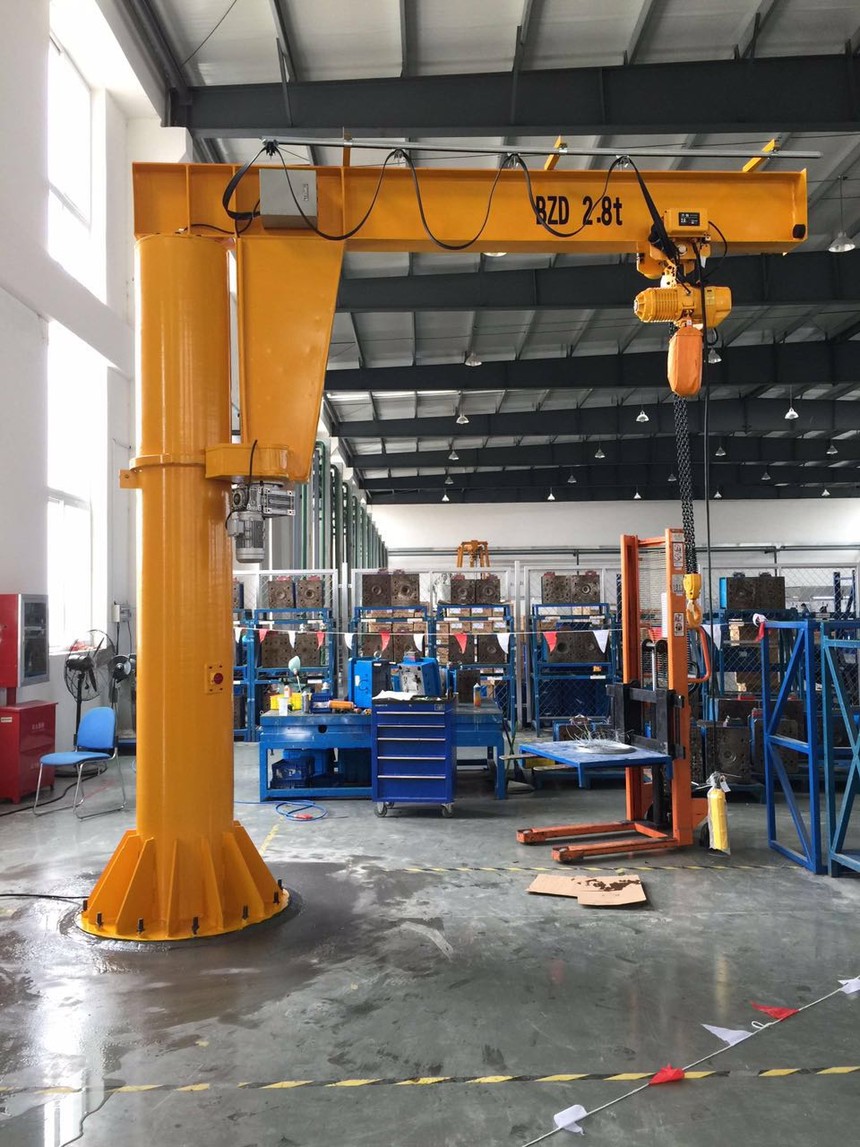

懸臂吊產品介紹定柱式旋臂起重機（又稱：柱式懸臂起重機，立柱式懸臂起重機，立柱式懸臂吊，立柱式旋臂吊，定柱式旋臂吊，定柱式懸臂吊）是為適應現代化生產而制作的新一代輕型吊裝設備。BZD型定柱式旋臂起重機是魯新起重公司參照德國引進設備研制的新產品，根據用戶需要設計的專用起重設備。具有結構新穎、合理、簡單、操作使用方便、回轉靈活、作業空間大等優點，是節能環保的物料吊運裝備。可廣泛利用于廠礦、車間的生產線、裝配線和機床的上下活及倉庫、碼頭等場合的重物吊運。定柱式旋臂起重機由立柱裝置、回轉裝置、旋臂裝置及環鏈電動葫蘆等組成，主要包括上立柱、下立柱、主梁、主梁拉桿、起升機構（環鏈電動葫蘆）、回轉機構、電氣系統、爬梯及檢修平臺。立柱下端固定于混泥土基礎上，旋臂回轉，可根據用戶需求進行回轉。回轉部分分為手動回轉和電動回轉。環鏈電動葫蘆安裝在旋臂軌道上，用于起吊重物。定柱式旋臂起重機配合了可靠性高的JPKK型環鏈電動葫蘆尤其適用于短距離，使用頻繁，密集性吊運作業，具有節能、省事、占地面積小，易于操作與維修等特點。環鏈電動葫蘆有起升和在橫梁上往返運行的功能，旋臂梁可由回轉裝置上的的減速機帶動滾輪進行回轉運動，電器控制箱安裝在環鏈葫蘆上。本機操作通過手電門按鈕實現。手電門有八個按鈕，分別控制快升、快降、慢升、慢降、左右回轉及葫蘆小車的水平前后行走。

注意：1、?操作時不得同時按下快慢按鈕和同一電機的反正轉按鈕。2、?工作時，起重臂下禁止站人。3、?禁止拖拉重物。4、?禁止超負荷起吊。為運輸方便，本機采用拆卸包裝。我公司負責安裝，用戶也可以根據我公司產品說明書的介紹方法自行安裝。我公司生產的另一種輕型起重機：移動式懸臂吊 更具靈活機動、適應性廣等特點，是自動生產線上必備的單獨應急吊裝設備，有了它能確保生產線暢通無阻。定柱式旋臂起重機主要由立柱、橫梁、減速機及環鏈電動葫蘆4個部分組成。環鏈電動葫蘆有起重和在橫梁上往復運行的功能。橫梁可有托板上的減速機帶動轉管運行回轉運動。電器部分見附圖：電氣原理機電氣接線圖。電氣控制箱安裝在環鏈電動葫蘆上。本機操作通過手電門按鈕實現。手電門有八個按鈕，分別控制快升、快降、慢升、慢降、左右回轉葫蘆小車的水平前后行走。

注意：

1. 操作時不得同時按下快慢按鈕和同一電機的反正轉按鈕

   2. 工作時，起重臂下禁止站人。

   3. 禁止拖拉起重物。

   4. 禁止超負荷起吊。吊運為運輸方便，本機采用拆卸包裝，用戶可根據凱力起重的本產品說明書上介紹方法自行安裝。

      旋臂起重機自重輕，工作級別高，是一種方便的小型起重設備。采用沖壓鋼構殼體，輕巧而堅固；高強度安全吊鉤，承受意外超負荷沖擊不會發生斷裂，超重時只會逐漸變形不會使重物直接滑落，而造成人員傷亡，安全性能高。環鏈電動葫蘆鏈條在鏈輪中運行，不易脫落或跳槽，使用更加穩定。環鏈電動葫蘆輕巧、美觀而耐用的塑制鏈袋，帶有防銹油防止鏈條生銹。電動葫蘆還設置了極限開關，吊上吊下都有極限開關裝置，使電機自動停止，防止鏈條超出，確保安全。電動葫蘆還有逆向保護裝置，當電源連線錯誤時，控制電路無法操作，起到了保護的作用。環鏈電動葫蘆工作噪音低，過載以力強，制動力優越。安裝環鏈電動葫蘆時需要注意安裝環鏈電動葫蘆，如果在不適當?shù)碾妷合虏僮鳎�可能�?huì)對環鏈電動葫蘆造成嚴重?fù)p壞。為了防止這種情況的出現，必須確保接線滿足所需電源的要求。首先，安裝環鏈電動葫蘆需先安裝鏈盒；其次，連接電源線連接電源線時，必須提前切斷電源。同時地線應良好接地，否則操作者觸摸葫蘆或鏈條的任何部位時，都可能會感到有電擊的感覺。

第三，潤滑環鏈電動葫蘆的負載鏈，鏈條的潤滑程度是影響負載鏈?zhǔn)褂脡勖�的一個重要因素。及時有效地潤滑負載鏈，才能保證鏈條的有效使用壽命。

第四，檢查鏈條的排列對于多行鏈的環鏈電動葫蘆，應確保下鉤架不被翻轉。如果翻轉，將其恢復至正常狀態，確保鏈條的焊接口排列成行。切勿在鏈條扭曲的葫蘆上懸掛負載。

第五，檢查工作電壓由于環鏈電動葫蘆出廠時，是按用戶的電壓或較高的電壓裝備的（僅對雙電壓而言），如230/460V，需檢查接線并確認是否滿足電源電壓的要求。如果不符合，請參照說明書加以更正以滿足必須的工作電壓要求。安裝環鏈電動葫蘆，如果在不適當?shù)碾妷合虏僮鳎�可能�?huì)對環鏈電動葫蘆造成嚴重?fù)p壞。為了防止這種情況的出現，必須確保接線滿足所需電源的要求。
